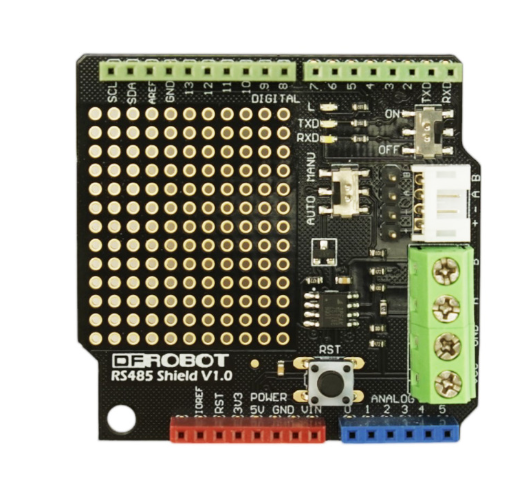

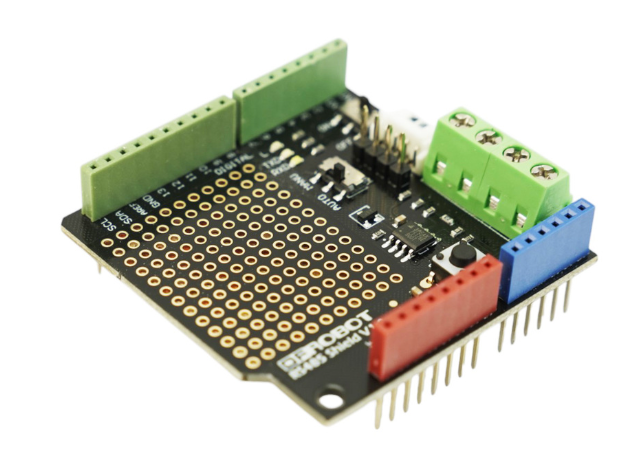

RS485는 장거리, 간섭 방지 및 안정적인 통신을 위한 산업 표준입니다. Arduino Uno 보드용으로 특별히 설계된 Arduino RS485 쉴드. UART/Serial 프로토콜을 RS485 프로토콜로 변환합니다. 이 RS485 보드를 사용하면 Arduino가 산업용 장치와 통신할 수 있습니다.

끌 수 없는 단일 드라이버 회로가 있는 RS-422와 달리 RS-485 드라이버는 3상태 로직을 사용하여 개별 송신기를 비활성화할 수 있습니다. 이를 통해 RS-485는 두 개의 와이어만 사용하여 선형 버스 토폴로지를 구현할 수 있습니다. RS-485 와이어 세트를 따라 위치한 장비를 노드, 스테이션 또는 장치라고 상호 교환하여 호출합니다.



• 표준 RS485 포트, 미니 RS485 포트, RS485 헤더 통합
• 여유 공간을 최대한 활용할 수 있도록 용접 영역을 제공하십시오. 그리고 더 중요한 것은 DIY 디자인에 편리하다는 것입니다.
• 자동 모드와 수동 변속기 모드 사이를 전환하여 적용 범위를 확장합니다.
• Tx/Rx 인터페이스 외에도 Arduino를 프로그래밍해야 할 때 이 실드를 차단/비활성화하는 스위치가 있습니다.
• 금 침수 PCB. 뒷면의 긴 핀은 대부분의 Arduino 컨트롤러에 적합합니다.

RS485는 무엇입니까?

"RS-485를 사용하면 저렴한 로컬 네트워크와 멀티드롭 통신 링크를 구성할 수 있습니다. 최대 10m 거리에서 35Mbit/s, 최대 1200m 거리에서 100kbit/s의 데이터 전송 속도를 제공합니다. 사용하기 때문에 트위스트 페어(예: RS-422)를 통한 차동 평형 라인으로 최대 1,200m(4,000피트)까지 비교적 먼 거리에 걸쳐 있을 수 있습니다. 일반적으로 속도(비트/초)에 길이(미터)를 곱한 값은 초과해서는 안 됩니다 10^8입니다. 따라서 50미터 케이블은 2Mbit/s보다 빠른 신호를 보내서는 안 됩니다." Wiki에서.
