DFRobot DMX Shield for Arduino Leonardo (DFR0260)

제조사	DFRobot
제조사품명	DFRobot DMX Shield for Arduino Leonardo (DFR0260)
간략설명	DFRobot DMX Shield for Arduino Leonardo (DFR0260)

제조사

DFRobot

제조사품명

DFRobot DMX Shield for Arduino Leonardo (DFR0260)

간략설명

DFRobot DMX Shield for Arduino Leonardo (DFR0260)

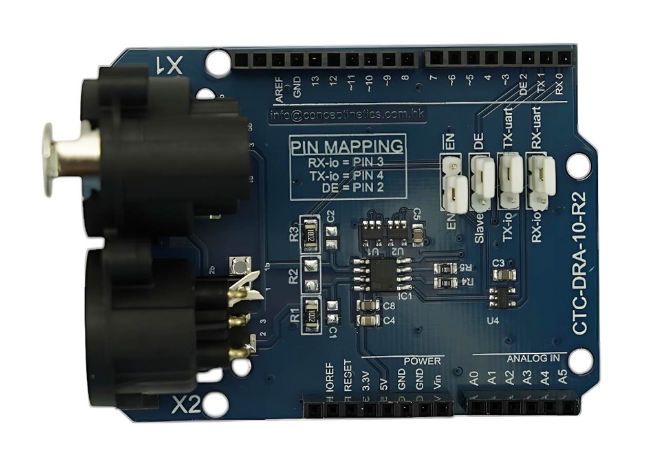

Arduino DMX 쉴드는 Arduino의 애드온(또는 "쉴드")입니다. Arduino 상단에 DMX-shield를 추가하기만 하면 Arduino를 DMX-Master 장치로 쉽게 사용할 수 있습니다.

이 아두이노 DMX/RDM 쉴드는 아두이노 기반 아트워크를 DMX512 네트워크에 연결할 수 있는 저비용 고품질 솔루션입니다. 쉴드는 고품질 NEUTRIK XLR 3핀 커넥터(수 1개 및 암 1개)로 채워져 있습니다. MAX485 기반 쉴드는 DMX 마스터, 슬레이브 및 RDM 트랜스폰더로 사용할 수 있다. 고유한 RDM 장치 ID가 범위 밖에서도 사용자에게 전달되며, 이는 귀하의 장치를 전 세계적으로 고유하게 만듭니다.

다음 설정은 온보드 점퍼를 통해 구성할 수 있습니다.

TX 또는 디지털 핀 4를 통해 데이터 전송
RX 또는 디지털 핀 3을 통해 데이터 수신
하드웨어 슬레이브 모드 또는 디지털 핀 2를 통한 소프트웨어 제어 슬레이브/마스터(RDM에 필요)
쉴드 활성화/비활성화

RX 및 TX 핀을 사용하도록 쉴드를 구성한 경우 새 스케치를 Arduino 보드에 업로드하기 전에 쉴드를 비활성화해야 합니다. 이 점퍼를 사용하면 Arduino 보드에서 쉴드를 분리하지 않고 쉴드를 비활성화할 수 있어 시간이 절약됩니다.

사양

배송 목록
