■ 제품필수정보
| 제조사 | DFRobot |
|---|---|
| 제조사품명 | DFRobot Fermion: DS3231 Precise RTC (Breakout) (DFR0819) |
| 간략설명 | DFRobot Fermion: DS3231 Precise RTC (Breakout) (DFR0819) |
■ 제품사양
이 실시간 클록 모듈(RTC)은 크리스털 공진기와 온도 보상기가 내장된 DS3231 칩을 사용하여 모듈의 장기적 정확도를 향상시킨다. -40°C에서 +85°C 범위에서 DS3231의 정확도는 ±3.5ppm(±0.3024초/일)으로 유지된다.
이 장치는 배터리 입력을 통합하고 장치의 주 전원이 차단될 때 고정밀 타이밍을 유지합니다. RTC는 초, 분, 시간, 주, 일, 월 및 연도 정보를 제공하며 윤년 수정을 포함하여 월말의 날짜를 자동으로 조정할 수 있습니다. 시계는 AM/PM 표시기가 있는 24시간 또는 12시간 형식으로 작동합니다. 두 개의 프로그래밍 가능한 시간 알람과 프로그래밍 가능한 구형파 출력이 제공됩니다. 또한 RST 핀은 마이크로프로세서 리셋을 위한 푸시 버튼 입력으로 사용할 수 있습니다.
알림: 최신 항공화물 규정으로 인해 배터리, 자석 및 액체와 같은 특수 품목의 운송 감사가 매우 엄격해질 것이므로 이 RTC 모듈은 더 이상 배터리와 함께 제공되지 않으므로 현지에서 구입하십시오. 모듈과 함께 제공되는 버튼 셀 배터리 모델은 CR1220입니다.
연결 다이어그램

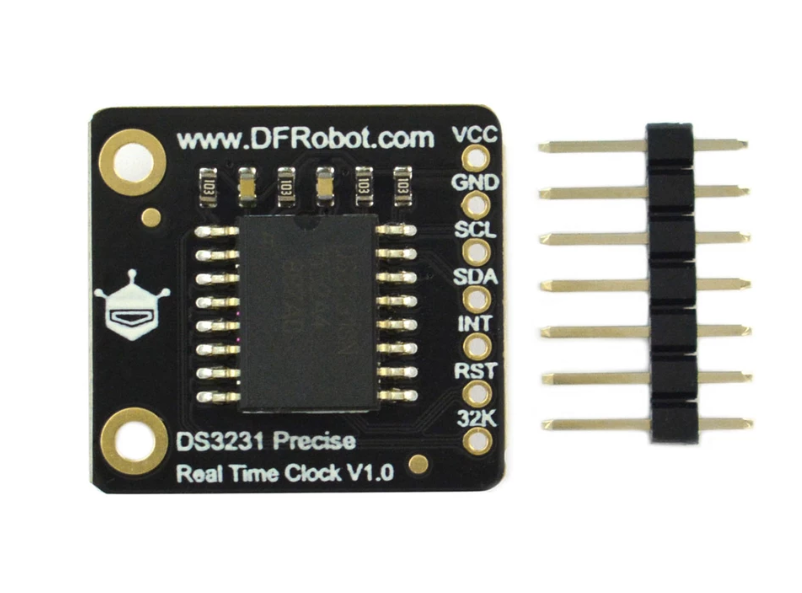

이사회 개요
DS323X 선택 가이드
상품 이름 | 페르미온: DS3231M MEMS 정밀 RTC 모듈 | 페르미온: DS3231 정밀 RTC 모듈 | 페르미온: DS3232 정밀 RTC 모듈 |
SKU (으레 | |||
보관 | 없음 | 없음 | 236바이트 |
통합 Resonator | MEMS (메모리) | 엑스탈 | 엑스탈 |
타이밍 전류 | 2000나의 증폭기 | 840나의 증폭 | 1500나의 증폭 |
타이밍 정밀도 | ±5ppm (±0.432초/일) | ±3.5ppm (±0.3024초/일) | ±3.5ppm (±0.3024초/일) |
운영 볼륨tage | 3.3V-5.5V | 3.3V-5.5V | 3.3V-5.5V |
작동 온도 | -45°C ~ 85°C | -40°C ~ 85°C | -40°C ~ 85°C |
소개 | 통합 MEMS 저항으로 기계적 고장의 위험을 줄여 강하고 빈번한 진동에 사용하기에 적합합니다. | 크리스털 공진기가 통합된 RTC 모듈로, 더 높은 정밀도와 더 낮은 전력 소비를 특징으로 하여 고정밀 및 저전력이 필요한 경우에 사용하기에 적합합니다. | 크리스털 공진기가 통합된 RTC 모듈로, 내부에 236Byte SRAM 스토리지가 장착되어 있어 매우 낮은 소비전력으로 데이터를 저장할 수 있어 실시간 클록이 필요한 저전력 loT 애플리케이션에 적합합니다. |
