DFRobot 5인치 800×480 IPS 터치스크린 디스플레이 (DFR0550-V2)

■ 제품필수정보

제조사	DFRobot
제조사품명	DFRobot 5인치 800×480 IPS 터치스크린 디스플레이 (DFR0550-V2)
간략설명	DFRobot 5인치 800×480 IPS 터치스크린 디스플레이 (DFR0550-V2)

■ 제품사양

이것은 800×480 해상도의 5인치 IPS 정전식 터치스크린 디스플레이입니다. Raspberry Pi DSI 인터페이스를 지원하며, Raspberry Pi 5에 빠르고 쉽게 연결할 수 있습니다. 4B / 3B / 3B + 싱글 보드 컴퓨터.

Raspberry Pi를 사용할 때 터치스크린은 상호 작용, 정보 표시 및 콘텐츠 프레젠테이션을 위한 핵심 인터페이스 역할을 하는 중요한 역할을 합니다. Raspberry Pi의 다양성, 확장성 및 개발 용이성으로 인해 다양한 프로젝트에서 높은 잠재력을 가지고 있습니다. 프로젝트가 Raspberry Pi를 중심으로 진행되고 중간 크기의 터치스크린 디스플레이가 필요한 경우 이 제품은 탁월한 선택이 될 것입니다.

Installation Diagram of the Display and Raspberry Pi 5

그림: 디스플레이 및 Raspberry Pi 5의 설치 다이어그램

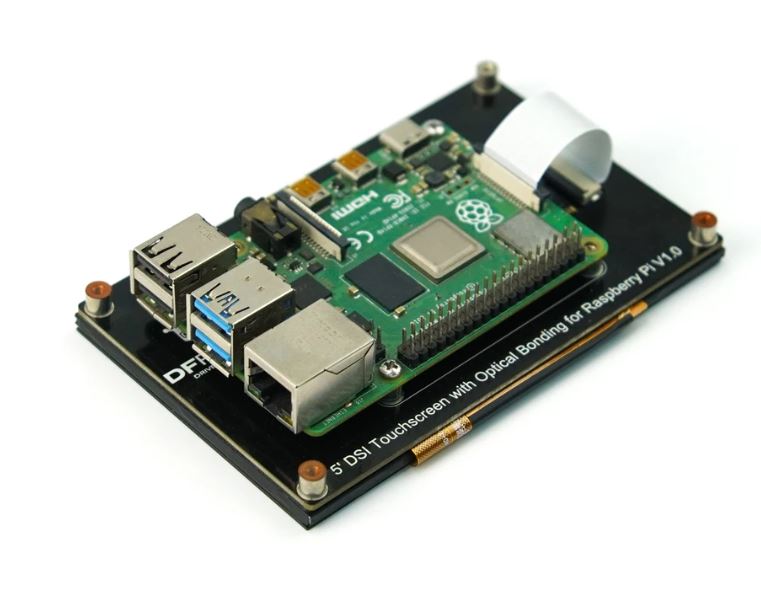

Installation Diagram of the Display and Raspberry Pi

그림: 디스플레이 및 Raspberry Pi 4B의 설치 다이어그램

이 제품은 이전 버전 5" 800x480 TFT Raspberry Pi DSI 터치스크린(Raspberry Pi 3B/3B+/4B와 호환)을 기반으로 최적화 및 업그레이드되었으며 우수한 품질 매개변수를 제공합니다. IPS 하드 스크린 기술과 풀 라미네이션 공정을 채택하여 550cd/㎡의 고휘도를 제공합니다. 이러한 기능을 통해 넓은 시야각, 뛰어난 응답 속도, 선명하고 밝은 이미지, 높은 색상 재현을 제공할 수 있을 뿐만 아니라 먼지가 적고 내구성이 뛰어나다는 장점이 있습니다. 또한 디스플레이 표면은 지문 방지 및 눈부심 방지 처리되어 실외 햇빛 아래에서도 잘 작동합니다.

Version differences of Raspberry Pi DSI fully laminated touch screen

기능

800×480 해상도
550cd/㎡의 고휘도
IPS 하드 스크린
전체 라미네이션 공정
지문 방지 및 눈부심 방지 표면 처리
5포인트 정전식 터치
Raspberry Pi DSI 플러그 앤 플레이
Raspberry Pi 5/4B/3B+/3B와 호환 가능

응용 프로그램

라즈베리 파이 IoT 프로젝트
라즈베리 파이 개인용 컴퓨터
라즈베리 파이 서버
라즈베리 파이 게이트웨이

사양

기본 매개 변수

작동 전압: 3.3V(Raspberry Pi 디스플레이 인터페이스에서 제공)
정적 작동 전류: 약 700mA
디스플레이 인터페이스: 라즈베리 파이 DSI
장착 구멍 직경: M2.5
라즈베리 파이 장착 구멍 치수: 58mm x 49mm
디스플레이 화면 장착 구멍 치수: 113mm x 68mm
무게: 175.6g

화면 매개 변수

디스플레이 영역 크기: 5.0인치
해상도: 800×480
픽셀 피치 (mm) : 0.045 (H) × 0.135 (V)
컬러 디스플레이 : 16.7M
디스플레이 모드 : 일반적으로 검은 색, 투과형
색상 배열: RGB 스트라이프
데이터 인터페이스: RGB 24비트, 디지털(TTL)
시야각: 전체 시야각
명암비 : 1200
응답 시간: 30ms
접합 방법: 가득 차있는 접합
밝기 : 550cd / ㎡
접점: 5포인트 정전식
새로 고침 빈도 : 60Hz
표면 처리 : 지문 방지, 눈부심 방지
가시 가능 영역 (mm) : 108.0 (W) × 64.8 (H)
크기 (mm) : 120.7 (W) × 75.8 (H) × 4.9 (T)

배송 목록

5" 800×480 라즈베리 파이 DSI 완전 적층 터치 스크린 x1
FFC 접속 케이블 50mm x1
라즈베리 파이 5 DSI 리본 케이블(300mm) x1
M2.5*6 설치 나사 x8
