이 DC-DC 강압 컨버터 모듈은 높은 입력 전압(15-24V)을 안정적인 12V 출력으로 효율적으로 감소시켜 최대 12A의 전류를 지원하도록 설계되었습니다. 이 모듈은 최소한의 리플 노이즈(50mV 미만)로 높은 변환 효율(95% 이상)을 제공하므로 전력에 민감한 애플리케이션에 적합합니다. 또한 과열 보호(최대 125°C) 및 단락 보호와 같은 보호 기능이 내장되어 있어 모듈과 연결된 장치 모두의 안전한 작동을 보장합니다.

높은 변환 효율

24V 입력 및 1-12A 부하에서 95% 이상의 효율을 달성하여 에너지 손실을 최소화하고 까다로운 애플리케이션을 위한 안정적인 전력 변환을 보장합니다.

과열 및 단락 보호

최대 125°C의 과열 보호 및 출력 단락 보호 기능이 있어 모듈 및 연결된 장치가 손상되지 않도록 보호합니다.

고전류 부하를 위한 열 관리

내장된 열 패드는 더 큰 구리 영역에 납땜할 때 향상된 열 방출을 허용하여 고부하 조건에서 향상된 성능을 제공합니다.

이 모듈에는 3개의 제어 핀이 있습니다.

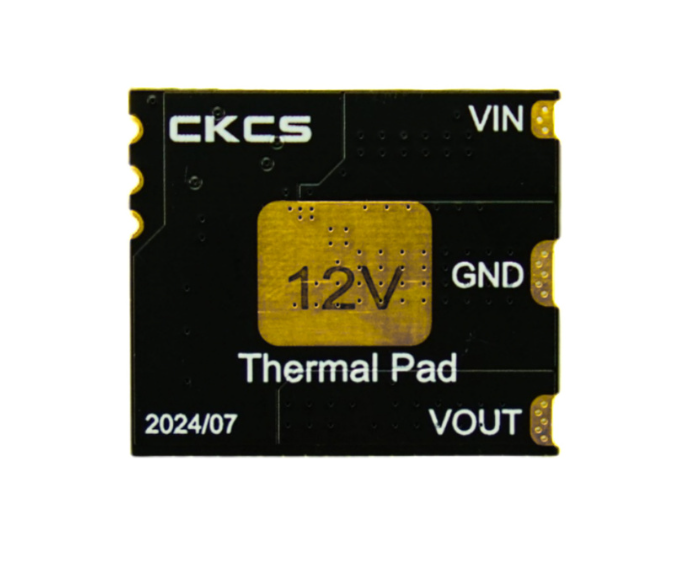

그림: DC-DC 강압 컨버터 모듈의 핀 및 치수도

• EN: 플로팅(개방)은 출력을 활성화하고 접지에 연결하여 출력을 비활성화합니다. 직렬로 연결된 1K 저항기가 있는 마이크로 컨트롤러의 IO 핀으로 제어할 수 있습니다.
• AGND: 마이크로컨트롤러에서 제어가 필요한 경우 이 패드에 단일 접지 지점을 연결하십시오.
• PGOOD: 출력 볼륨이 있을 때 하이 레벨(5V)을 출력합니다.tage는 정상입니다. 비정상적인 출력 볼륨이 있을 때 낮은 레벨(0V)을 출력합니다.tage 또는 단락.

변환 효율

그림: 변환 효율(입력 24V, 출력 12V, 부하 범위는 1에서 12A까지)
