■ 제품필수정보

제조사 DFRobot
제조사품명 DFROBOT 라떼판다 시그마 싱글 보드 컴퓨터용 UPS 확장 HAT (DFR1095)
간략설명 DFROBOT 라떼판다 시그마 싱글 보드 컴퓨터용 UPS 확장 HAT (DFR1095)

■ 제품사양

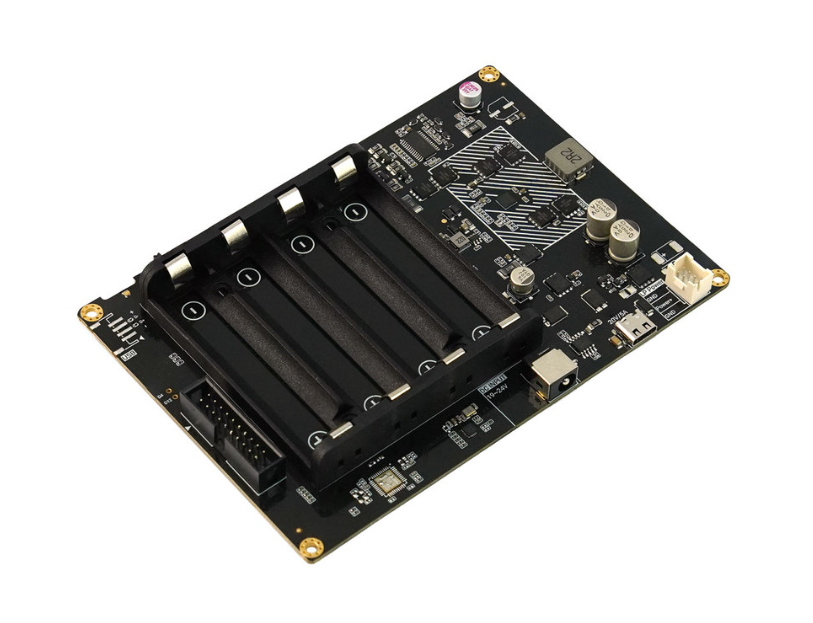

LattePanda Sigma UPS는 LattePanda Sigma x86 Windows/Linux Single Board Computer Server에 맞게 조정된 견고하고 유연한 전력 백업 솔루션입니다. 4개의 18650 리튬 이온 배터리를 저장 셀로 사용하여 갑작스러운 정전 시에도 중단 없는 전력 공급을 보장합니다. 이 UPS는
타입-C PD(20V, 100W) 및 5.5×2.5mm DC 잭(19-24V, ≥90W)의 이중 전원 입력 인터페이스를
지원하여 다양한 전원 설정에 유연성을 제공합니다. 콤팩트한 설계와 고급 전력 관리 기능을 통해 IoT 시스템, 에지 컴퓨팅 및 로봇 공학과 같이 안정성이 필요한 중요한 응용 분야에 이상적입니다.





HID-UPS 프로토콜을 통한 자동 전원 스위칭

UPS는 외부 전원이 차단되면 자동으로 배터리 전원으로 전환하여 갑작스러운 정전으로 인한 손상으로부터 LattePanda Sigma를 보호합니다. HID-UPS 프로토콜 지원을 통해 모듈은 운영 체제에서 배터리 장치로 인식되어 절전 모드 및 자동 종료와 같은 시스템 전원 관리 기능을 사용할 수 있습니다. 이 기능은 랩톱 내부 배터리의 동작을 반영하고 전력에 민감한 환경에서 운영 효율성을 향상시킵니다.



사용자 지정을 위한 오픈 소스 Arduino 통합

UPS는 Arduino를 통해 HID-UPS 프로토콜을 완전한 오픈 소스 코드와 통합합니다. 이를 통해 사용자는 맞춤형 배터리 관리 알고리즘을 개발하고, 에너지 활용을 최적화하고, 충전 전압 제한을 설정하여 배터리 수명을 연장할 수 있습니다.



에너지 효율적인 직접 배터리 전원

기존 UPS 시스템과 달리 LattePanda Sigma UPS는 4개의 18650 배터리를 통해 LattePanda Sigma에 직접 전력을 공급하여 부스트 또는 벅 회로로 인한 에너지 손실을 제거합니다. 이 효율적인 설계는 배터리 수명을 극대화하여 일반적인 조건에서 최대 8시간의 연속 작동을 제공합니다. 장시간 정전 시 안정적인 성능을 보장하므로 지속적인 가동 시간이 필요한 애플리케이션에 이상적입니다.

Install the 18650 lithium battery into the the LattePanda Sigma development board

그림: 18650 리튬 배터리를 LattePanda Sigma 개발 보드에 설치





Mounting the UPS to the LattePanda Sigm Single Board Computer

그림: LattePanda Sigma Single Board 컴퓨터에 UPS 장착

사양

  • 전원 공급 장치 인터페이스

USB
타입-C PD 프로토콜
전압 요구 사항: 20V
전원 요구 사항: 100W

DC 잭 5.5×2.5mm
전압 요구 사항: 19~24V
전원 요구 사항: ≥90W

  • 배터리 유형: 3.7V 18650 리튬 이온 배터리
  • 현재 충전 : 2A
  • 호환 가능한 LattePanda 개발 보드: LattePanda Sigma
  • 작용 온도: 0~40°C

배송 목록

  • LattePanda 시그마 UPS ×1
  • LattePanda Sigma UPS 전원 케이블 ×1
  • LattePanda Sigma UPS 신호 리본 케이블 ×1
  • 방열판 ×1
  • 나사 팩 ×1
    M3×30 단일 헤드 구리 기둥 ×4
    M3×6 나사 ×5
    M3 너트 ×5
