MPN : DFROBOT 14인치 4K IPS 바 터치 디스플레이 (DFR1125)

DFROBOT 14인치 4K IPS 바 터치 디스플레이 (DFR1125)
  • 브랜드

    DFRobot

  • 무원상품코드

    M406994000000

  • 타입별
    EA
  • 주문가능수량

    200

  • 최소주문수량1
  • 판매단위1
  • 제품정보
  • 배송정보
    (영업일 기준)
    배송정보:8~9일배송
  • 특이사항 반품불가안내
구매수량 :

*대량구매해택
  • 수량단가1 : 1개 ~ 389,100원


총금액
(VAT 별도)
  • 상품정보
  • 상품후기
  • 상품문의
  • 배송/AS안내

해외배송상품 주의사항

■ 제품필수정보

제조사 DFRobot
제조사품명 DFROBOT 14인치 4K IPS 바 터치 디스플레이 (DFR1125)
간략설명 DFROBOT 14인치 4K IPS 바 터치 디스플레이 (DFR1125)

■ 제품사양

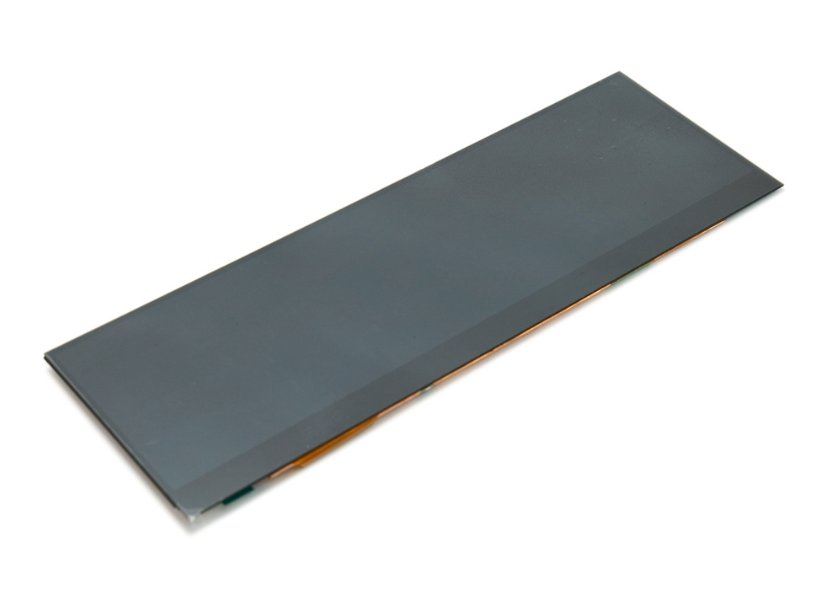

14인치 4K IPS
타입-C 바 정전식 터치 스크린은 고유한 3.5:1 화면비와 4K 해상도를 특징으로 하는 보조 모니터로 특별히 설계되었습니다. 이 막대 모양의 화면은 선명한 영상을 제공하므로 작업 공간 효율성을 향상시키려는 사용자에게 이상적입니다.
타입-C 및 HDMI 인터페이스를 통해 다양한 장치와 호환되며 랩톱, 데스크톱 및 LattePandaRaspberry Pi와 같은 미니 PC와 원활하게 통합됩니다.



4K 고화질 IPS 패널 디스플레이

3840 × 1100 해상도는 선명한 텍스트와 그래픽을 제공하여 데이터 모니터링 또는 미디어 편집과 같은 작업에 적합합니다. IPS 패널은 170°의 넓은 시야각을 제공하여 여러 위치에서 선명한 가시성을 보장합니다.

4K 고화질 IPS 패널 디스플레이






고유한 3.5:1 막대 모양의 디스플레이 비율

길쭉한 3.5:1 화면비는 보조 모니터로 사용하기에 이상적입니다. 이 모양을 사용하면 수직 공간을 많이 차지하지 않고 기본 디스플레이의 위나 옆에 화면을 배치할 수 있으므로 도구 모음, 타임라인, 채팅 창 또는 참조 문서와 같은 정보를 표시하는 데 적합합니다.

Unique 3.5:1 Bar-Shaped Display Ratio






옵티컬 본딩 기술

이 스크린에 사용된 옵티컬 본딩 기술은 레이어 사이의 에어 갭을 제거하고 눈부심을 줄이며 터치 감도를 개선하여 선명도를 향상시킵니다. 이렇게 하면 다양한 조명 조건에서 화면을 더 잘 읽을 수 있을 뿐만 아니라 먼지 침투로부터 보호할 수 있습니다.



간소화된 연결을 위한 전체 기능
타입-C 인터페이스


타입-C 인터페이스는 단일 케이블로 비디오, 오디오 및 터치 신호를 지원하여 설정을 간소화하고 책상을 어지럽히지 않습니다. 또한 역 PD 전력 공급을 지원하여 데이터 전송에 사용되는 것과 동일한 케이블을 통해 화면에 전원을 공급하여 깨끗하고 효율적인 작업 공간을 원하는 사용자에게 매우 편리합니다.

Interface Diagram of 14-inch 4K Bar Touch Display

14인치 4K 바 터치 디스플레이의 인터페이스 다이어그램




Wiring Diagram of LattePanda Single Board Computer and 14-inch 4K Bar Touch Display




LattePanda 싱글 보드 컴퓨터 및 14인치 4K 바 터치 디스플레이의 배선도





Raspberry Pi 싱글 보드 컴퓨터 및 14인치 4K Bar 터치 디스플레이의 배선도




Raspberry Pi 싱글 보드 컴퓨터 및 14인치 4K Bar 터치 디스플레이의 배선도

기능

  • 3840×1100 고화질 디스플레이
  • 고유한 3.5:1 막대 모양의 디스플레이 비율
  • 시야각이 170°이고 경도가 ≥6H인 IPS 패널
  • 광학 접합 기술, 분진에 강함
  • 10포인트 정전식 터치 지원
  • 듀얼 채널 오디오 출력 지원

  • 타입-C 및 HDMI 비디오 전송 모두 지원
  • 모든 기능을 갖춘
    타입-C 인터페이스는 단일 케이블 연결에서 비디오, 오디오 및 터치 신호를 지원하고 역 PD 전원 공급 장치를 지원합니다.

  • 타입-C 인터페이스는 전원 인터페이스와 데이터 인터페이스를 구분할 필요가 없으며 블라인드 삽입을 지원합니다.
  • Raspberry Pi 4B, Raspberry Pi 5, LattePanda SigmaLattePanda Delta 3에 설치하는 것과 호환 가능

응용 프로그램

  • 멀티태스킹을 위한 컴퓨터 보조 화면
  • 주식 모니터링, 시스템 데이터 및 채팅 창

사양

화면 사양

  • LCD 크기: 14인치
  • 해상도: 3840 × 1100
  • 활성 영역: 344.2 (H) × 98.6 (V) mm
  • 픽셀 피치 : 0.08964 (H) × 0.08964 (V) mm
  • 색재현율: 72% NTSC
  • 밝기 : 300cd / m²
  • 명암비 : 1200 : 1
  • 재생률 : 60Hz
  • 투과율 : ≥86 %
  • 시야각: 170°(수평 및 수직)
  • 터치 포인트: 10포인트 정전식 터치
  • 표면 경도 : ≥6H
  • 표면 처리: 지문 방지(AF) 코팅
  • 본딩 기술: 옵티컬 본딩
  • 전체 치수: 369.5 (W) × 288.6 (H) × 5.1 (D) mm
  • 무게 : 709g (포장 포함)

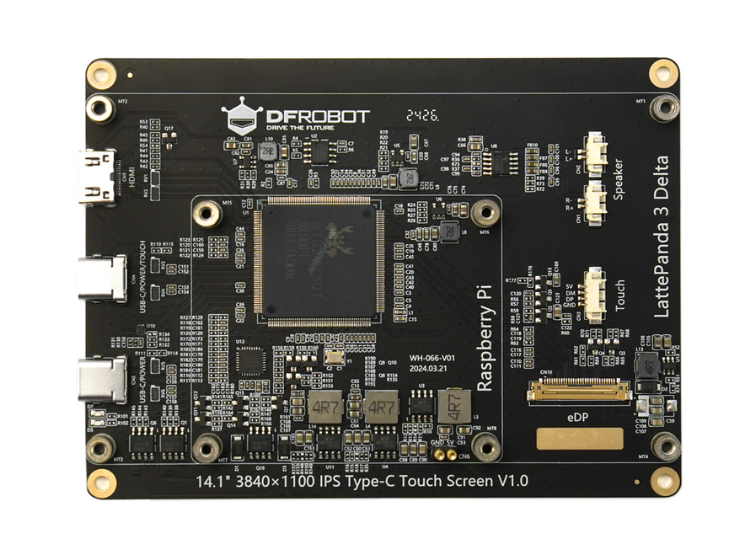

드라이버 보드 사양

  • 전원 인터페이스:
    타입-C
  • 전원 입력 : PD 3.0 프로토콜, 5V ~ 20V
  • 디스플레이 인터페이스:
    타입-C / Mini HDMI
  • 터치 인터페이스:
    타입-C
  • 스피커 인터페이스: MX1.25-2P
  • 라즈베리 파이 장착 구멍: 58mm × 49mm
  • LattePanda 3 델타 장착 구멍: 118mm × 71mm
  • 장착 구멍 직경 : 3.0 mm
  • 장착 구멍 간격: 118mm × 86mm
  • 드라이버 보드 치수: 125(W) × 93(H) × 9.6(D) mm



터치 보드 사양

  • 터치 인터페이스: MX1.25-4P
  • 장착 구멍 직경 : 3.0 mm
  • 장착 구멍 간격: 42mm × 18.6mm
  • 터치 보드 치수: 50(W) × 26(H) × 4.8(D) mm



배송 목록

  • 14인치 3840 × 1100 IPS
    타입-C 바 정전식 터치 스크린 x1

  • 타입-C 및 HDMI 디스플레이 드라이버 보드 x1
  • 디스플레이 접속 케이블(320mm) x1
  • 터치 연결 케이블(300mm) x1
  • 듀얼 헤드
    타입-C 전 기능 데이터 케이블(0.2m) x1
  • 미니 HDMI-마이크로 HDMI 데이터 케이블(0.25m) x1
  • USB A to C 데이터 케이블(0.25m) x1
  • 나사 및 구리 기둥 장착 액세서리 키트 x1
