■ 제품필수정보

제조사 DFRobot
제조사품명 DFROBOT ESP32-S3 기반 DMX512 스마트 조명 컨트롤러 (DFR0944)
간략설명 DFROBOT ESP32-S3 기반 DMX512 스마트 조명 컨트롤러 (DFR0944)

■ 제품사양

EDGE102-DMX512 컨트롤러는 DMX512 프로토콜을 사용하여 무대, 극장 및 공연장 조명을 관리하도록 설계된 고급 조명 제어 시스템입니다. RS485, I2C 및 UART를 포함한 다양한 인터페이스를 통해 이 컨트롤러는 다양한 센서 및 장치에 대한 원활한 연결을 지원합니다. Arduino, ESP32 및 ESPHome과의 호환성을 포함하여 사용자 지정 프로젝트에 쉽게 통합할 수 있습니다. 조명 및 기타 무대 장비를 위한 프로그래밍 가능한 센서 기반 자동화를 제공하여 콘솔을 통한 기존의 수동 제어를 뛰어넘습니다. ESP32-S3와 전용 DMX512 칩을 결합한 듀얼 코어 아키텍처는 높은 신뢰성, 유연성, 사용 편의성으로 인해 현대 조명 응용 분야를 위한 다목적 솔루션입니다. 통합 WiFi 및 Bluetooth 기능을 갖추고 있어 원격 제어 및 프로그래밍이 가능합니다.




센서 통합을 통한 지능형 자동화

EDGE102-DMX512 컨트롤러는 센서 통합을 통해 조명 및 무대 장비의 자동 제어를 가능하게 한다는 점에서 차별화됩니다. 기존 DMX512 시스템은 제어 콘솔을 통한 수동 작동이 필요하지만 이 컨트롤러를 사용하면 적외선 센서, 사운드 레벨 미터 및 레이저 센서를 연결할 수 있어 환경 입력에 따라 조명 효과를 자동으로 트리거할 수 있습니다. 광학적으로 절연된 8개의 산업용 스위치 입력으로 다양한 PNP 센서 유형과의 호환성을 보장하여 효율성을 높이고 무대 및 상업 공간과 같은 환경에서 지속적인 사람의 감독 필요성을 줄입니다.

DMX512 lighting control system Programming Controller with 8 optically isolated industrial switch inputs






광학적으로 절연된 8개의 산업용 스위치 입력



안정성과 무선 제어를 위한 Dual-Core 아키텍처

ESP32-S3 및 전용 DMX512 처리 칩을 특징으로 하는 조명 프로그래밍 컨트롤러의 듀얼 코어 설계는 강력한 성능을 보장합니다. ESP32-S3 코어는 WiFi 및 Bluetooth를 지원하여 무선 네트워크를 통한 원격 제어 및 사용자 프로그래밍이 가능합니다. 이 아키텍처는 프로그래밍을 단순화하여 복잡한 조명 시스템의 설정에 보다 쉽게 접근할 수 있도록 하는 동시에 연결된 장치와의 원활한 통신을 보장합니다. Arduino와 같은 인터페이스를 통해 무선으로 프로그래밍할 수 있는 기능은 운영 유연성과 사용자 편의성을 향상시킵니다.

The ESP32-S3 core supports WiFi and Bluetooth

WiFi 및 Bluetooth 지원




다양한 주변 장치 지원 및 유연한 통합

GPIO 핀과 함께 RS485, I2C 및 UART 포트를 포함한 광범위한 주변 장치 인터페이스를 갖춘 EDGE102-DMX512 컨트롤러는 다양한 센서, 액추에이터 및 조명 장치에 연결할 수 있습니다. 이러한 다재다능함을 통해 무대 쇼, 파티 및 공공 장소의 대규모 조명 설치와 같은 다양한 환경을 위한 맞춤형 대화형 조명 솔루션을 만들 수 있습니다. RS485 포트는 마스터 모드와 슬레이브 모드를 모두 지원하여 다른 장치와 유연하게 통신할 수 있으며 I2C 및 UART 인터페이스는 오픈 소스 센서 및 하드웨어와의 호환성을 향상시킵니다.

RS485, I2C 및 UART 포트와 GPIO 핀

기능

  • 표준 DMX512 프로토콜 및 인터페이스: 다양한 DMX512 드라이버 및 조명 기구와 호환되어 기존 시스템에 원활하게 통합됩니다.
  • 광학적으로 절연된 8개의 스위치 입력: 표준 PNP 스위치 센서에 직접 연결하여 산업 환경에서 안전성과 신뢰성을 향상시킵니다.
  • 다중 통신 포트: 릴레이 출력 1개, RS485 포트 1개(마스터 및 슬레이브 모드 지원), I2C 인터페이스 1개, UART 포트 1개 및 GPIO 포트 2개를 포함하여 다양한 장치 및 센서와 다양한 연결을 할 수 있습니다.
  • 내장 클럭 칩: 시간 기반 기능 및 효과를 설계할 수 있으며 특별 이벤트 및 휴일 조명 디스플레이를 수용할 수 있습니다.
  • ESP32-S3 메인 칩: WiFi 및 Bluetooth 지원을 제공하여 Arduino와 같은 플랫폼을 통해 쉽고 빠른 프로그래밍을 보장합니다.
  • 전용 DMX512 프로토콜 칩: 안정적인 프로그램 작동을 보장하여 시스템의 전반적인 안정성을 향상시킵니다.
  • 금속 인클로저: 이어 마운트 또는 레일 마운트 설치 옵션으로 내구성을 위해 설계되었습니다.

응용 프로그램

  • 무대 및 극장 조명: 공연의 동적 조명 설정에 적합하며 무대 장비와 원활하게 통합됩니다.
  • 공공 장소 조명: 도시 광장, 공원 및 쇼핑몰에 적합하며 자동 조명 효과를 통해 분위기를 향상시킵니다.
  • 상업적인 점화: 쇼핑몰 및 레스토랑의 조명 제어에 효과적이며 다양한 상업 환경에 적합한 맞춤형 솔루션을 제공합니다.
  • 가정 점화 통제: 실내 및 실외 조명 시스템을 관리하는 데 이상적이며, 자동화된 센서 기반 제어가 가능합니다.

사양

시스템 매개 변수

  • 전원 전압 : 12V ~ 24V
  • 전원 공급 장치 인터페이스: DC2.1 / 터미널 블록
  • 메인 코어 칩: ESP32-S3
  • 프로그램 다운로드 인터페이스: USB-
    타입 C
  • RTC 오류: 30일 동안 ±3초
  • RTC 백업 전원: 정전 후 12시간 동안 시계 유지
  • 리셋 버튼: 1
  • Input and Output 인터페이스






DMX512 출력 인터페이스: 3핀 XLR 암 커넥터

  • 릴레이 출력 인터페이스: 1
  • 광학적으로 절연된 디지털 입력 인터페이스: 8
  • 디지털 센서에 대한 극성 지원: PNP
  • I2C 인터페이스: 1
  • UART 인터페이스: 1
  • GPIO: 2
  • 깜박임-LED: 1
  • 물리적 매개 변수






장착 옵션: 레일 장착, 이어 마운트

  • 인클로저 재질: 합금강
  • 제품 무게 : 400g
  • 제품 크기: 158mm × 83mm × 37mm

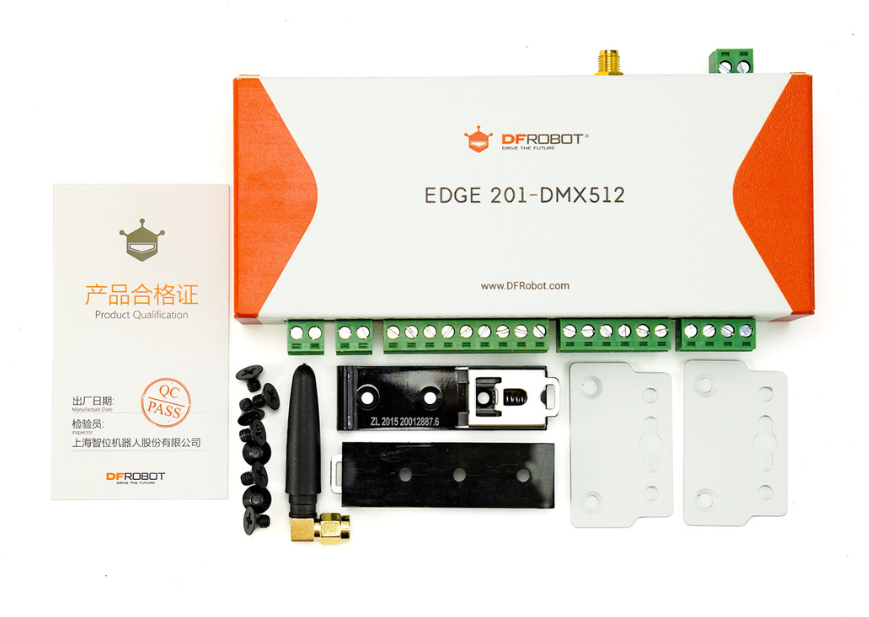

배송 목록

  • DMX512 프로그래밍 가능한 컨트롤러 *1
  • WIFI/블루투스 안테나 *1
  • 35mm DIN 레일 클립 *2
  • 마운팅 브래킷 *2
  • 장착 나사 팩 *1
