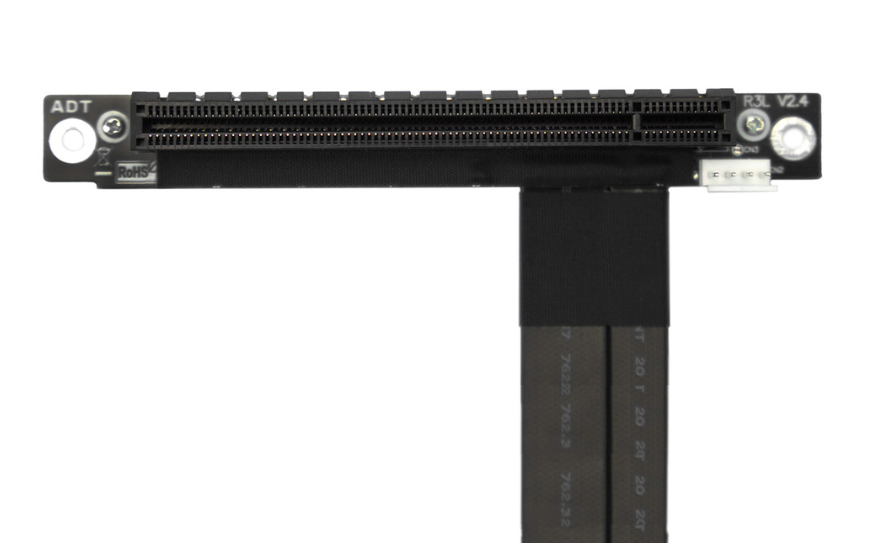

이것은 LattePanda Sigma 사용자를 위해 특별히 준비된 M.2 M Key to PCIe3.0x16 그래픽 카드 확장 케이블입니다. PCIex16 카드 슬롯, 차동 신호 홀이 없는 설계, 기생 커패시턴스에서 신호 감쇠 및 간섭 문제가 없습니다. 및 기생 인덕턴스. 드라이버 설치가 필요하지 않으며 플러그 앤 플레이만 하면 됩니다. Sigma 메인보드의 외부 그래픽 카드 또는 PCIe 장치와 쉽게 페어링할 수 있습니다 LattePanda Sigma의 성능을 극대화합니다.

우리는 신호 전송의 안정성을 보장하기 위해 금속 차폐 전선과 고급 EMI 차폐 전도성 폴리머를 사용합니다. 동시에 EMI 차폐를 위한 새로운 재료를 사용하여 와이어 디자인을 더 평평하게 만들고 사용 경험에 영향을 주지 않고 구부리거나 접을 수 있습니다.

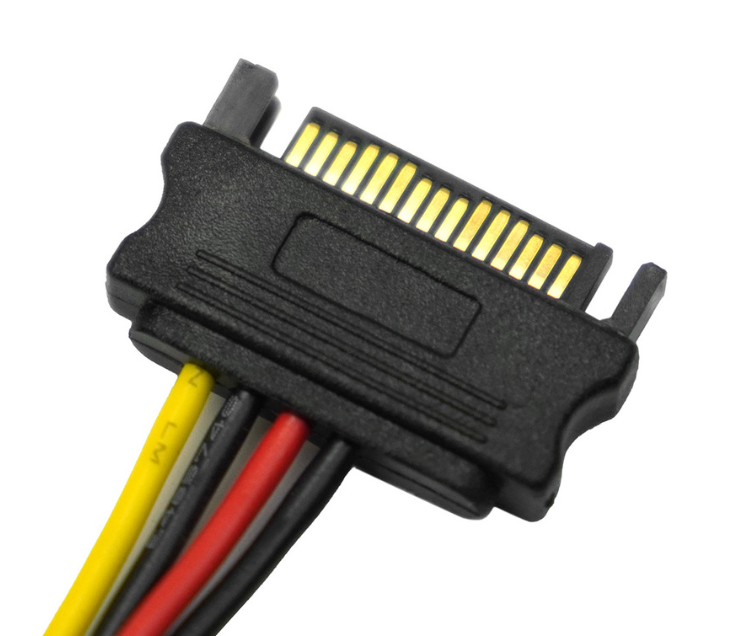

또한 어댑터 카드는 독립적인 전원 공급을 지원하며 15핀 SATA 전원 코드가 장착되어 있어 추가 배선의 번거로움을 없애고 사용이 더욱 편리합니다.

PCIe3.0x16 그래픽 카드 확장 케이블과 LattePanda Sigma에 대한 M.2 M 키의 배선도

메모:

1. 전선을 꽂을 때는 반드시 방향을 알아두고, 장치가 타는 것을 방지하기 위해 뒤로 꽂거나 제자리에서 벗어나지 마십시오. 플러그를 꽂을 때 소켓 핀을 분리하는 데 너무 많은 힘을 가하지 않도록 코드를 꽂기 전에 장치의 소켓을 잡으십시오. 전선의 양쪽 끝과 회로 기판 사이의 용접 지점에서 2cm 이내로 구부리거나 당기지 마십시오.

2. 다양한 마더보드 및 장치의 신호 드라이브 기능에 따라 확장 케이블을 연결할 때 신호가 감쇠될 수 있습니다.
