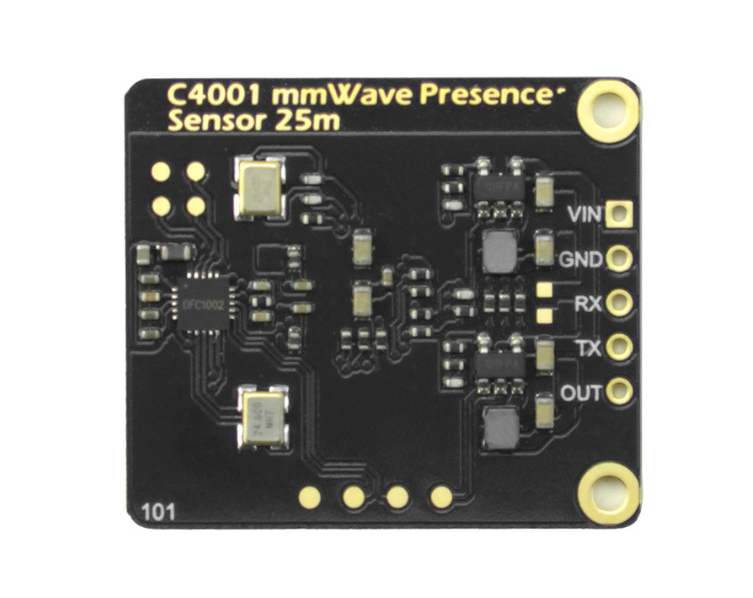

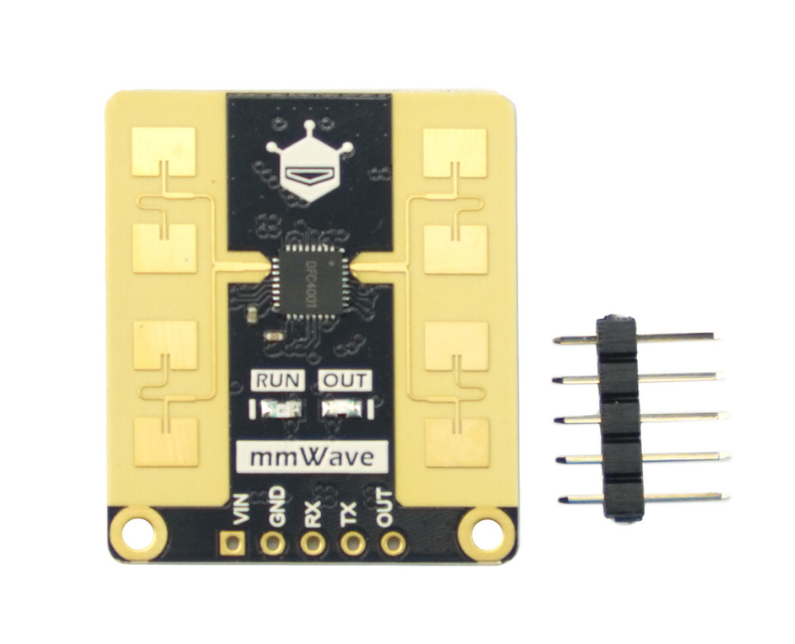

C4001 밀리미터파 감지 센서는 24GHz의 파장 신호를 사용합니다. 감지 범위는 수평으로 100°이며 존재 감지 범위는 16미터이고 모션 감지 및 거리 측정 범위는 25미터입니다. 사람의 존재 감지, 환경 모니터링 및 실시간 모니터링 프로젝트에 적합합니다.

사람 감지

적외선 센서 및 초음파 센서와 같은 다른 유형의 존재 센서와 비교하여 C4001(25m) 밀리미터파 감지 센서는 정적 물체와 움직이는 물체를 모두 감지할 수 있는 장점이 있습니다. 또한 상대적으로 강력한 간섭 방지 기능을 가지고 있어 온도 변화, 주변광 변화 및 환경 소음과 같은 요인에 덜 민감합니다. 사람이 앉아 있든, 자고 있든, 움직이고 있든, 센서는 사람의 존재를 빠르고 민감하게 감지할 수 있습니다.

밀리미터파 감지 센서와 적외선 센서의 차이점

거리 및 속도 감지

C4001(25m) 밀리미터파 감지 센서는 거리 및 속도 측정을 위해 FMCW(Frequency Modulated Continuous Wave) 변조를 활용합니다. 최대 측정 범위는 25미터의 거리와 초당 0.1-10미터의 속도 측정 범위를 가지고 있습니다.

FMCW는 주파수 변조 연속파를 기반으로 하는 레이더 시스템입니다. 기존의 펄스 레이더와 달리 FMCW 레이더는 반사된 신호를 동시에 수신하면서 점진적으로 변화하는 주파수로 일련의 연속파 신호를 지속적으로 방출합니다. 수신된 신호를 분석하여 거리, 속도 및 각도와 같은 매개변수를 측정할 수 있습니다.

기존의 펄스 레이더 기술과 비교하여 FMCW 레이더는 물체의 거리를 지속적으로 측정할 수 있습니다. 도플러 효과를 활용하여 대상 개체의 속도 정보도 얻을 수 있습니다. 따라서 대상 물체의 모션 상태를 모니터링해야 하는 응용 분야에 적합합니다. 또한 FMCW 레이더는 지속적인 주파수 스캔을 달성하여 더 높은 측정 분해능을 제공할 수 있습니다. 에코 신호가 돌아올 때까지 기다릴 필요가 없기 때문에 대상 물체의 실시간 모니터링 및 추적이 필요한 응용 분야에 적합합니다.

밀리미터파 인체 센서의 감지 범위

밀리미터파 레이더 센서란 무엇입니까?

밀리미터파 레이더 기술은 물체를 감지하고 거리, 속도 및 각도(예: 사람의 경우)에 대한 정보를 제공하는 데 사용되는 비접촉 감지 기술입니다. 밀리미터파 센서에서 방출되는 신호는 24GHz에서 300GHz 사이의 파장을 가진 고주파 스펙트럼 내에 속하며, 이를 밀리미터(mm) 범위라고도 합니다.

설치 방법

밀리미터파 인체 센서는 설치 방법에 민감하며 부적절하게 설치하면 센서의 성능과 기능에 영향을 미칠 수 있습니다. 이 모듈에 일반적으로 사용되는 설치 방법에는 상단 설치, 하단 설치, 수평 설치 및 하향 기울임 설치가 있습니다.

밀리미터파 인체 센서의 상단 설치 다이어그램

하단 밀리미터파 인체 센서 설치

밀리미터파 인체 센서 수평 설치

밀리미터파 인체 센서와 Arduino Uno의 배선도
