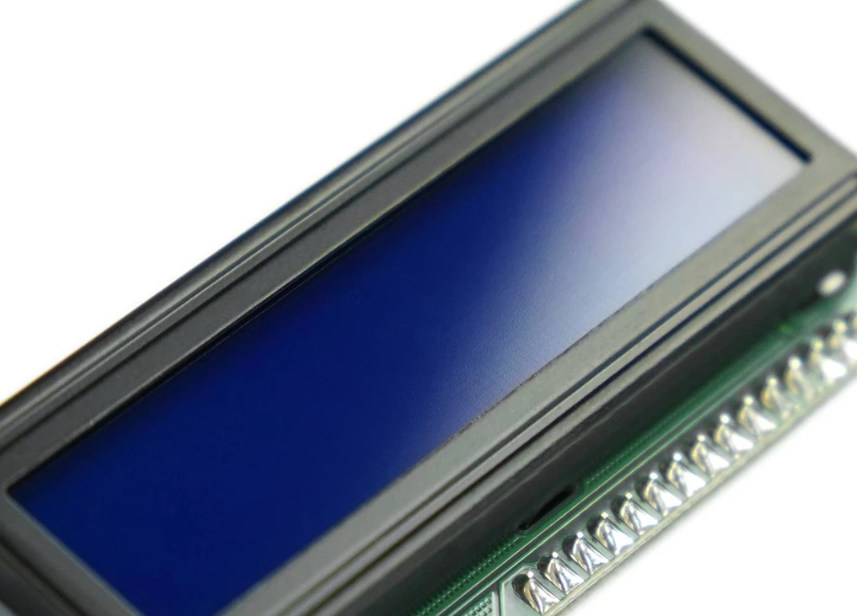

이 LCD 화면은 I2C 인터페이스가 있는 16x2 문자 LCD 디스플레이입니다. 텍스트를 표시하기 위한 두 개의 행이 있으며 각 행은 최대 16자를 표시할 수 있습니다. 흰색 문자는 파란색 배경에 표시되어 명확하고 시각적으로 매력적인 디스플레이를 제공합니다.

기존 Arduino LCD 디스플레이 프로젝트에서는 특히 Arduino Uno를 사용할 때 사용 가능한 핀 측면에서 제한이 있는 경우가 많습니다. 또한 배선 및 연결이 상당히 복잡해질 수 있습니다. 이러한 문제를 해결하기 위해 I2C 통신 인터페이스를 활용하는 이 I2C 16x2 Arduino LCD 디스플레이를 소개합니다. 즉, VCC, GND, SDA 및 SCL을 포함하여 LCD 디스플레이를 연결하는 데 4개의 핀만 필요합니다. I2C 인터페이스를 채택함으로써 Arduino에 최소 4개의 디지털/아날로그 핀을 절약할 수 있어 프로젝트 연결이 더 간단하고 편리해집니다.

모든 커넥터는 표준 XH2.54(브레드보드 유형)이므로 연결에 점퍼 와이어를 직접 사용할 수 있습니다. 이 커넥터 유형은 널리 사용되며 사용 및 설치가 간편하여 보다 유연한 연결 옵션을 제공합니다.

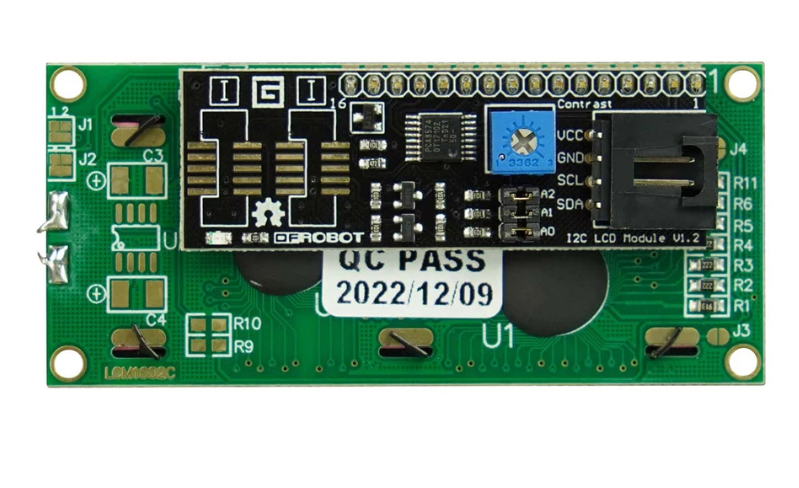

초음파 센서, IMU, 가속도계 및 자이로스코프와 같은 다른 I2C 장치와 I2C 주소의 충돌을 피하기 위해 모듈의 I2C 주소는 0x20-0x27로 구성할 수 있습니다. 그리고 대비는 수동으로 조정할 수 있습니다. 이를 통해 프로젝트 요구 사항에 따라 적절한 주소를 선택할 수 있으므로 주소 충돌을 방지할 수 있습니다.

또한 LCD 디스플레이에는 조정 가능한 대비가 있습니다. 전위차계를 사용하여 대비를 수동으로 조정하면 환경과 개인 선호도에 따라 디스플레이 효과를 최적화하여 문자가 명확하고 쉽게 보이도록 할 수 있습니다.

또 다른 대안 옵션은 더 많은 문자가 필요한 경우 I2C 20x4 Arduino LCD 디스플레이 모듈입니다. 이 모듈은 한 줄에 4자씩 20행의 문자를 동시에 표시할 수 있는 더 큰 디스플레이 영역을 자랑하므로 정보를 표시하기 위한 추가 공간을 제공합니다.

마지막 업데이트 : V1.2 :

- I2C 커넥터: VCC, GND, SCL, SDA
